摘要：壓射機構內部徑向變形會引起沖頭和壓室配合間隙變化，是造成壓射機構失效的主要原因。以1 250kN熱室壓鑄機壓射機構為研究對象，基于流固耦合分析了壓射過程中的熱變形以及熱力耦合分析,并對其進行對比驗證。結果表明，金屬熔頁產生的熱量傳遞到壓射機構的壓室和鵝頸壺會引起其內部徑向變形，導致壓射機構失效。據此進行了結構優化設計，優化后的壓射機構變形、質量均有所降低。

鑄造是制造業中的重要組成部分,其中熱室壓鑄機因其效率高、結構簡單且金屬熔液不與空氣直接接觸、鑄件品質好等特點，得到廣泛的應用。在熱室壓鑄壓射過程中壓室內壁不僅受到?jīng)_頭運動造成的的摩擦磨損，還受到高溫金屬液引起的腐蝕，使得壓室內壁與沖頭產生徑向變形造成配合間隙變化，嚴重時會發生卡擦卡死，是導致壓射機構失效的主要原因。

朱謙等對擠壓鑄造機的壓射機構動態配合進行研究，認為引起配合間隙變化劇烈的主要原因是壓室的溫度不均勻。宋雷等對擠壓鑄造的壓室進行了卡擦現象定性分析，其認為壓射機構內部熱變形引起的配合間隙變化是造成卡擦現象出現的主要原因。目前對壓射機構的研究主要集中在由熱變形引起的間隙變化造成的卡擦現象，但針對熱室壓鑄機的研究報道較少。熱室壓鑄機壓射機構與冷室壓鑄機不同，其工作環境復雜，易發生失效，且壓室與沖頭更換困難。因此，對熱室壓鑄機壓射機構在工作中的失效問題進行研究十分必要。

本課題對熱室壓鑄機工作狀態下壓射機構的變形失效原因進行研究，通過數值模擬分析得知金屬熔液產生的熱量傳遞到壓射機構的壓室和鵝頸壺會引起其內部發生徑向變形。

1、壓射機構模型的建立

1.1 壓射機構

熱室壓鑄機的壓射機構主要由鵝頸壺、壓室及沖頭3部分構成。其工作原理見圖1，金屬液由進料口進入壓室內部，沖頭緩慢向下移動直至封住進料口，之后壓射沖頭以高速壓射推動金屬液進入鵝頸壺直至模具中保壓。待模具成形后沖頭退回，金屬液回流，頂出裝置將壓鑄件頂出完成一個壓鑄流程。

圖1 熱室壓鑄機壓射機構工作原理

1.2 數學模型的建立

在進行流固耦合分析時，需根據一個耦合方程，在同一個時間步內對流體域和固體域中的所有未知量同時求解。而在流體分析中，關于封閉容腔內流體分析問題需通過建立數學模型假設來計算。模型分析選用κ-ε湍流模型。其湍流耗散率表達式為：

湍流能量運輸方程為:

能量耗散輸送方程為：

式中，ε為湍動能耗散率；μτ為湍動粘度；μτjj為平均速度梯度引起的湍動能的產生κ項；sij為浮力引起的湍動能產生κ項；Cε為經驗常數；、κ為用戶自定義源項。
流固耦合方程式為：

式中，f為流體；s為固體。

1.3 三維模型的建立

在進行有限元分析前需對壓射機構進行三維建模，采用SolidWorks對1 250 kN熱室壓鑄機壓射機構進行建模裝配。壓室和鵝頸壺的尺寸均根據實際圖紙尺寸繪制，其剖面圖見圖2。

圖2 壓射機構尺寸及剖面圖

2、壓射過程數值模擬分析

2.1 邊界條件設置

以1 250 kN熱室壓鑄機壓射機構為研究對象，壓射機構簡化為由沖頭、壓室和鵝頸壺組成的有限元模型。數值模擬采用流固耦合分析，忽略重力、磁力、慣性力等對計算結果影響很小的因素。有限元分析中所有的零件材料與實際材料一致。壓鑄前需將壓射機構預熱至200 ℃，因此設定初始溫度為200 ℃，鎂合金熔液為750 ℃。壓射過程中一個壓鑄周期需50 s，壓鑄工藝流程分4個步驟組成：①在0~5 s金屬液流入壓室；②在5~15 s時沖頭下壓完成模具的充型；③在15~45 s時沖頭保壓金屬液在高壓下凝固；④在45~50 s時沖頭退回，金屬液回流，頂出成形鑄件。鵝頸壺和沖頭材質為QT600，壓室材質為H13鋼，沖頭直徑為70 mm，壓室外徑為110 mm，內徑為70 mm，高395 mm，壓室底厚為45 mm，鵝頸壺管道內徑為15 mm，底厚為75 mm。定義壓室及鵝頸壺管道內為流體域，其余部分為固體域。沖頭在壓射時的速度為0.125 m/s，壓射壓力為22.88 MPa，出口壓力設為靜壓0，鵝頸壺上方及鵝頸壺出口外表面與壓室外表面設為位移支撐，沖頭下方為位移支撐給定一個自由度。模型選用κ-ε湍流模型，各系數設為默認值。壓力與速度之間的耦合算法為SIMPLE。壓射機構中各部件的的材料性能參數見表1。

表1 壓射機構各部件材料性能參數

2.2 網格劃分

在進行有限元分析前需對要分析的結構進行網格劃分，在每個網格劃分的區域內采用相應的熱力學或流體力學方程求解，最終可以得到整個結構的工作狀態。流體域劃分網格節點數量8 681個，網格單元數量39 548個。固體域劃分網格節點數量121 150個，網格單元數量75 519個，見圖3。

圖3 流體和固體網格劃分

2.1 計算結果分析

當壓射機構工作至45 s即一個壓鑄周期結束，沖頭即將退回時，壓室及鵝頸壺所受等效應力及變形云圖見圖4。可以看到，壓射機構整體的等效應力及變形分布都是不均勻的。壓室中的最大變形位于壓室底部，這是由于沖頭壓力的作用以及金屬液在壓室內停留時間太長所致，這會導致沖頭與壓室的配合間隙發生變化，沖頭在此處運動發生摩擦磨損及卡擦現象的概率將顯著增大。壓室上方在壓鑄過程中不與金屬液直接接觸，溫度較低，其變形也相應較小。沖頭的變形由沖頭上方到?jīng)_頭底部遞增，因?yàn)闆_頭底部與金屬液直接接觸且持續時間較長。鵝頸壺中的等效應力較為均勻，最大的變形位于底部區域，與壓室變形方向一致，因?yàn)轾Z頸壺底部長時間接觸金屬液所致。壓室及鵝頸壺內壁受到的等效應力均小于材料的屈服應力。分析得知，壓射機構內部徑向變形的主要原因是高溫金屬液的熱傳遞導致的。

圖4 壓室和鵝頸壺等效應力及變形云圖

3、對比驗證及優化設計

3.1 分析結果驗證

通過數值模擬分析得知金屬液熱傳遞影響是造成熱室壓鑄機壓射機構內部變形的主要因素，通過熱力耦合分析的方式來驗證。在熱力耦合過程中，設定流體為固定的熱源，不考慮內部流體壓力的影響。材料屬性等定義同上，限制約束也相同，采用穩態熱分析的方式,見圖5，鵝頸壺與壓室的總變形與等效應力的結果基本與流固耦合分析相似，驗證了上述分析的正確性。

圖5 壓室和鵝頸壺應力及變形圖

3.2 優化設計

完成有限元分析后，可知金屬液的熱傳遞影響是導致熱室壓鑄機壓射機構發生徑向變形的主要原因，而壓室內部的徑向變形會導致沖頭與壓室的配合間隙發生變化，加劇壓室內壁的摩擦磨損，甚至?xí)斐蓻_頭運動中發生卡擦卡死現象。因此，根據熱變形對壓射機構進行了優化設計。在保證其等效應力、總變形降低的情況下，不增加其質量以期達到降低壓鑄故障率，并節約生產成本的目的。

通過Optimization優化分析，隨機生成了20個設計點，分別對每個點進行求解計算，選擇其中的最優解。

設定在保證壓室內部腔體容積不變的情況下改變壓室與鵝頸壺的厚度。分別設定其相關參數設計變量，具體參數見表2。

表2 壓射機構優化設計變量

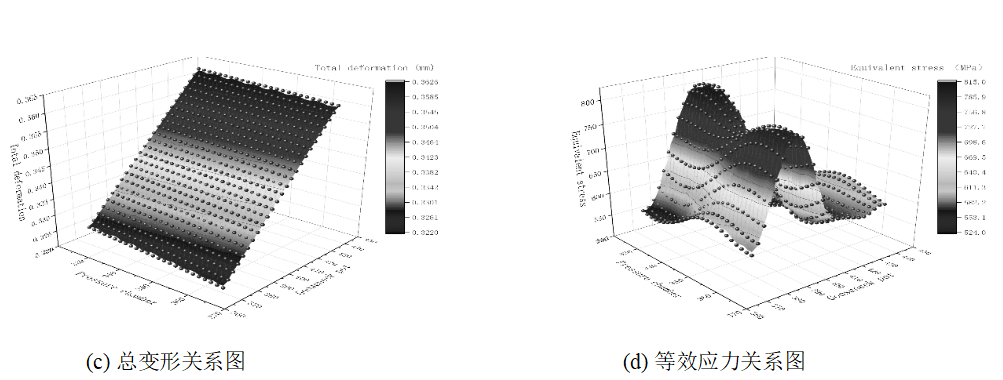

通過求解設定的20個設計點，得到其壓室、鵝頸壺厚度對總變形、等效應力以及質量的敏感性與參數變量之間的關系見圖6。

圖6 各參數之間的關系

根據上述的各個節點計算得到了3組最佳的候選點，通過對比選擇第3組候選點，將數值帶入模型中進行分析，得到壓射機構的總變形與等效應力圖見圖8和圖9。

圖8 優化設計點

圖9 壓射機構優化后變形圖和等效應力圖

4、結論

通過對1 250 kN熱室壓鑄機壓射機構進行流固耦合數值模擬分析并結合熱力耦合分析驗證的方式，得出金屬液的熱傳遞影響是造成壓射機構徑向變形的主要原因。之后根據熱變形的影響對其進行了結構優化設計，在減小了總變形與等效應力的基礎上其質量也有所降低，減小了生產成本。

作者：

王昌 王宇鑫 水樂峰
內蒙古科技大學機械工程學院

周忠鋒
山東新華醫療器械股份有限公司

本文來自:《特種鑄造及有色合金》雜志2022年第42卷第06期
