“數字中國”戰略正在成為產業轉型升級的新引擎，以數字化轉型為載體，驅動能源行業低碳、綠色發展，既是現實需求，也是大勢所趨。因此，將3D數字化技術引入能源行業生產制造，能夠助力能源企業加速構建清潔、低碳、安全、高效的現代能源體系。

01客戶背景

案例中的客戶為東方汽輪機廠，該公司隸屬于東方電氣集團，是我國從事電站動力設備和新能源開發與制造的國有大型骨干企業。公司產品種類涵蓋火電、核電、氣電及新能源等多個領域，現已成為國內乃至世界先進的發電機設備制造中心,全國三大汽輪機制造基地之一。

重型汽輪機是發電和驅動領域的核心設備，被譽為裝備制造業的明珠，是一個國家科技水平和綜合國力的象征，也是我國突破發達國家技術封鎖的關鍵設備，該項目的圓滿完成對國家重型高端裝備制造業具有極大的戰略意義。

在這個案例中，我們將向您展示思看科技3D掃描儀如何助力大型汽輪機鑄件全尺寸三維數據采集、加工余量分析及精準劃線，為能源企業生產制造控制成本、提質增效。

02客戶需求

案例中的工件為汽輪機排汽缸，鑄鐵材質、長6m?？蛻粜枰獙ぜM行全尺寸測量，快速獲取鑄件模型，結合加工模型進行對比分析，確定各個角度余量是否充足，并根據余量情況制定加工程序。

在沒有余量的情況下，需要確認基準借量是否充足，如果借量不足，則需要進一步確認缺料位置及所需增材的量。

同時，還需要借助虛擬劃線進行輔助劃線，確認加工基準切割位置及20個窗口位置。

03傳統測量方式

客戶之前的檢測的方式，都是通過人工在鑄鐵平臺上劃線，檢查余量是否充足，并尋找基準位置。傳統劃線的測量方式存在諸多缺陷：

1. 測量效率低下，每調整一次測量位置，就必須重新尋找基準線，耗時耗力。

2. 難以找到最佳基準線位置，十分依賴工人的經驗。

3. 無法進行虛擬劃線，導致無法精準輔助劃線位置，會造成一部分合格品被判斷成非合格品或次品，造成加工成本的增加。

04解決方案

使用設備：TrackScan-P、T-Probe測量光筆

測量過程：

1. 掃描（1小時）
采用TrackScan-P系列智能光學跟蹤式三維掃描儀，快速掃描鑄件模具，得到鑄件整體模型。

2. 對比分析（10分鐘）
將三維掃描數據和數模進行對比分析，查看是否都存在余量；確保有余量的情況下，尋找最佳基準狀態，保證后續加工過程中每個加工面都有加工余量，以減少后期加工成本；在余量不足時，找到需要增材的部位，并給出增材量。

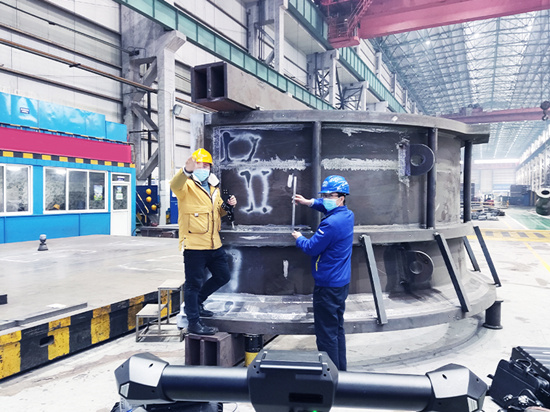

3. 光筆劃線（時間約為2小時）
使用便攜式CMM測量光筆T-Probe，根據分析的情況進行基準劃線，在需要加工位置的窗口劃線。

4. 劃線，得到準確的加工基準及窗口位置。

05方案優勢

簡單高效，省時省力

TrackScan-P采用智能光學跟蹤測量技術，無需貼點，最高速率可達2,600,000次測量/秒，掃描面幅可達500 mm × 600 mm，僅需1小時即可完成全面數據采集。

此外，動態跟蹤功能的跟蹤儀，確保在掃描和劃線時，設備能隨時移動，無需人工頻繁轉站，極大地提升了工作效率。

便攜穩定，適應性極強

掃描頭為一體式球形設計，主體框架為碳纖維材質，堅固耐用、輕巧便攜，設備不易受震動、溫度等現場條件的影響，具有極佳的穩定性和操作性。

標記點在球體框架上均勻分布，掃描頭無論移動至任意角度、任何位置，跟蹤儀都能精準捕捉到掃描頭的位置，輕松高效完成掃描任務。

智能軟件分析，保證余量

1. 掃描獲取三維數據，借助軟件與原數模進行對比分析，形成直觀的色譜偏差圖。

2. 軟件根據加工工藝調整加工基準，能保證每個加工面都有加工余量，降低廢品率。

輔助劃線，精準加工

方案中使用便攜式CMM測量光筆T-Probe進行輔助劃線，光筆適配多種不同長度的測針，單點重復性達0.03mm，結合動態跟蹤儀，能快速進行基準劃線，以及在需要加工位置的窗口劃線并檢查劃線是否準確。

還可以通過軟件進行虛擬劃線，提前檢測劃線位置是否準確，精確指導后續劃線和加工過程，最大程度保證劃線效率，縮短制造周期。

06客戶評價

針對大型鑄造件，思看科技可以快速給出精準高效的三維測量方案，幫助我們快速分析產品余量，指導制定加工程序，進行輔助劃線。

借助思看的3D掃描設備，使整個工藝流程更加標準化，極大降低了對人工經驗的依賴程度，提高了生產成功率，減少廢料，大大節約了生產制造成本。同時，也縮短了鑄件生產周期，加快新產品上市速度，是降本增效的理想選擇！

思看科技致力于提供高效精準的數字化測量方案，優化裝備加工工藝流程，助力高端裝備制造業打造安全可控、自主可靠的裝備產業鏈，以數據驅動企業降本增效，為綠色能源保駕護航！
