后拖曳臂作為汽車懸架系統中的重要部分，起到連接和承載的作用，因不同形式的懸架結構,拖曳臂的形狀和尺寸也不一樣。高檔轎車中使用的拖曳臂功能和作用相對來說比較復雜，如奧迪A8中的前擺臂和后擺臂同拖曳臂的作用功能是一樣的，但是已實現鋁合金的輕量化設計，其成形工藝多為鍛壓成形。而國內中小型電動車中的拖曳臂，采用的材料是鋼鐵，一般都是采用軋制、沖壓、焊接等多種工藝相結合的生產工藝，使得生產效率比較低，成本相對也比較高?；谧顑?yōu)方案的拖曳臂新結構相對比較簡單，但是其尺寸為620 mm ×50 mm×50 mm，屬于比較大的結構件。壓力鑄造鋁合金鑄件工藝已經非常成熟，對于拖曳臂的試生產成形精確度高，成形工藝設計周期短，相對于原來的工藝不僅可以降低生產成本而且提高生產效率。

本課題以確定拖曳臂的最優三維模型結構，利用Anycasting軟件對其鑄造工藝分析，模擬其高壓壓鑄過程以預測鑄造過程零件可能存在的缺陷，通過分析相關工藝參數改善工藝條件后成形拖曳臂鑄件，提高其質量和效率。

一、汽車后拖曳臂模型

后拖曳臂模型見圖1。對用UG NX10.0建模好的后拖曳臂模型進行逆向模擬，導出為用于鑄造模擬的stl格式。

圖1：后拖曳臂模型

二、試驗材料及方法

采用先模擬優化后驗證的步驟。試驗材質為A356鋁合金，試驗前通過光譜儀測定合金成分，結果見表1。采用高壓壓鑄成形工藝進行試生產，澆注系統設計為錐形橫澆道多內澆口的形式，見圖1。表面清理A356鋁合金錠，放入熔爐內，電阻爐預熱，設置溫度到250 ℃，保溫30 min，電爐溫度在750±20 ℃熔煉，加熱時長定在6±0.5 h，在750 ℃左右扒渣，扒渣前要先向鋁水均勻的加入扒渣劑，待鋁液溫度在720 ℃時加入0.1%的HGJ－2鋁合金無鈉精煉清渣劑對鋁液進行精煉，最后靜置20 min。

表1：A356鋁合金化學成分 wB/%

三、試驗過程及結果分析

澆注溫度的確定

為確定最優的工藝參數，采用單因素控制變量法依次對澆注溫度、壓射速度和模具溫度等參數進行確定。選定沖頭的壓射速度為30 cm/s，模具的預熱溫度為200 ℃，不同澆注溫度下的試驗見表2。

表2：不同澆注溫度實驗組參數表

充型100%時溫度分布的對比

圖2：充型100%時溫度分布云圖

圖2為溫度分布云圖?？梢娗皟山M在充型100%時均發生了不同程度的部分凝固現象，而5～7組則出現了溫度分布非常不均勻的現象，還可以看出5～7組在拖曳臂零件的鑄型上面產生了較大范圍的溫度梯度。提前凝固和較大的溫度梯度差都會對鑄件在凝固的過程中產生影響而導致缺陷產生，第3、第4組拖曳臂鑄型上的溫度分布較其他組均勻，而第3組相對于第4組在鑄件左邊拖曳臂的側壁上出現了很小的溫度差，故單從溫度的分布上來看第4組澆注溫度最為理想。

晶粒尺寸和二次晶臂間距

圖3：七組模擬下晶粒尺寸和二次晶臂間距的對比

圖3為不同澆注溫度組間晶粒尺寸的大小和二次晶壁間距大小的對比。由其云圖得出的最大晶粒尺寸的大小、拖曳臂鑄型平均晶粒尺寸大小和平均二次晶壁間距的折線圖?？梢钥闯鲎畲缶Я３叽珉S著澆注溫度的升高而增大，這是因?yàn)闈沧囟鹊纳邔?dǎo)致過冷度減小，形核率也會隨之降低，從而導致粗大的枝晶產生。但是為獲得細小的等軸晶，應該控制澆注溫度，模擬的過程中拖曳臂鑄型的平均晶粒尺寸呈一個先減小后增大的趨勢，在第澆注溫度為680℃時，較為理想。通過圖3可以看出澆注溫度對拖曳臂壓鑄件的二次晶壁間距影響很小，但是為獲得細小的等軸晶，應該在兼顧金屬液充型能力的前提下選取較低的澆注溫度。

凝固時間的對比

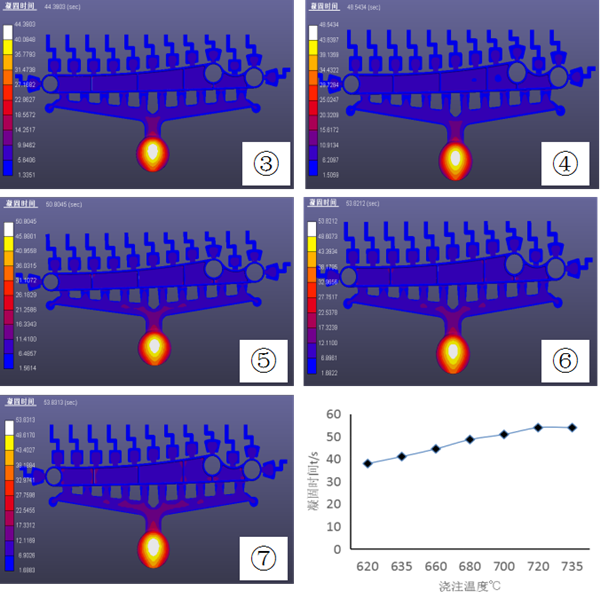

圖4為各組參數下凝固時間的云圖和隨澆注溫度的變化。當澆注溫度大于720 ℃，凝固時間的增加幅度很小，這是因?yàn)椋梢园l(fā)現在溫度大于635 ℃進行壓鑄時拖曳臂零件的各個部位的凝固時間幾乎是一致的，先后凝固的差距非常小，這就使得鑄件完全凝固后其收縮一致性程度高，不易產生零件的收縮變形，低于635 ℃下成形的鑄件，在拖曳臂上形成了很明顯的凝固時差，如果溫度梯度太大則容易導致缺陷產生。但是在700 ℃以上的高溫成形零件時，可以很明顯看出凝固時間的先后差距較大，在拖曳臂零件的交叉圓角的位置出現了明顯的深色，這個位置同其周圍的部位凝固時間上相差了約15 s，可能得不到后續金屬熔體的補縮而導致缺陷的產生，甚至是收縮變形發生。

圖4：各組凝固時間的云圖和隨澆注溫度的變化圖

概率缺陷參數和氧化物

鑄件出現概率缺陷幾率和部位的云圖見圖5。對比可以看出，澆注溫度對于拖曳臂的概率缺陷影響不大，而對于充型完整后鑄件所含氧化物的量影響非常大。不同澆注溫度下鑄件上出現的氧化物含量的最大值見圖6，可以發現在680 ℃以前隨著澆注溫度升高，氧化物的濃度趨于降低的趨勢，而680 ℃以后隨著澆注溫度的升高，雖然氧化物濃度的大小變化不明顯，但是可以明顯看出氧化物在拖曳臂零件上出現的分布范圍明顯增加。其原因是如果合金熔體溫度越高，會更容易產生氧化吸氣；若溫度太低，會造成熔體黏度降低，導致金屬液對夾雜物潤濕性增強，從而金屬液前端的氧化夾雜物就不易排出。因此，680℃下，凝固時間分布均勻，得到細小的等軸晶可能性最大，鑄件不易產生缺陷，氧化物最少。故選擇最優的澆注溫度為680℃。

圖5：7組實驗的概率缺陷參數和氧化物云圖

圖6：各組氧化物含量隨澆注溫度的變化圖

壓射速度的確定

本組試驗選沖頭的壓射速度作為變量，固定澆注溫度為680 ℃，模具溫度為220 ℃，進行對適宜的壓射速度分析，見表3。

表3：不同壓射速度實驗組參數表

各組的充型時間和凝固時間

圖7：各組的充型和凝固時間隨壓射速度的變化曲線圖

圖7為各組的充型和凝固時間隨壓射速度的模擬及曲線圖?？梢钥闯?，在速度10 ~60 cm/s時鑄件都能得到完整的充型。另外可見，隨著壓射速度的增加，充型時間和凝固時間都隨之減小。通過斜率的大小可以看出，壓射速度在30 cm/s之前減小的速率比較快，之后明顯變緩，這說明當壓射速度大于30 cm/s，對充型時間和凝固時間的影響非常小。從凝固順序云圖來看，在高于30 cm/s時，凝固順序分布很均勻，相反，在10 cm/s和20 cm/s時鑄件上出現了不同范圍大小的凝固時間差，這些部位因?yàn)檫^(guò)早凝固，會得不到后面的金屬液補縮而造成缺陷的產生。

節點5的充填速度對比

圖8：各組節點5隨充型分?jǐn)?shù)的變化曲線圖和其位置圖

通過傳感器查看不同壓射速度下點5隨著充型分?jǐn)?shù)的變化其充型速度的大小，見圖8，可見較低的壓射速度下其速度的變化相對來說較為穩定，但是當壓射速度大于30 cm/s時，在充型率90%左右，40、50、60 cm/s都出現了節點處速度急劇減小的情況，而且在充型85%都出現了速度大范圍波動的情況。由此可見，30 cm/s為最適宜的壓射速度。

模具溫度的確定

在確定了澆注溫度為680 ℃，壓射速度為30 cm/s后，對最佳的模具溫度進行確定，不同的模具預熱溫度組別見表4。

表4：不同模具溫度實驗組參數表

凝固時間和局部凝固時間對比

8組試驗的凝固時間和局部凝固時間隨模具預熱溫度的變化見圖9，其對應的凝固時間云圖見圖10。在澆注溫度不變的情況下，隨著模具預熱溫度的增加，凝固時間和局部凝固時間都隨之增加，這是因?yàn)槟＞哳A(yù)熱溫度越高致使模具對金屬熔體起到一定的溫度保護作用，型腔充型完整后冷卻速率相對于較低的模具預熱溫度比較小。觀察云圖可以發現，在模具預熱溫度為60、100 ℃時，拖曳臂鑄件中間部位的凝固時間分布很不均勻，并且其局部凝固時間出現不一致的部位也非常明顯。凝固時間不均勻會導致鑄件因?yàn)槟淌湛s產生一些裂紋和內應力缺陷。在預熱溫度為240、260 ℃時，也出現了這種情況，只是相對來說不是特別明顯。當模具預熱溫度為160 ℃和180 ℃時其凝固時間和局部凝固時間分別出現了明顯的溫度差，這些溫度差較大的部位均會在凝固過程中產生一些缺陷。200、220 ℃的時，雖然在流道和排氣溢流槽的很多部位出現了較大的溫度差，但是在拖曳臂零件上面凝固溫度分布非常均勻，而且局部凝固時間的溫度梯度差出現比較合理，中間肋板因?yàn)槭窃诮饘僖旱某掷m(xù)流道上面凝固時間比較長，呈現出深灰色，而兩側的薄壁因?yàn)榻饘僖旱牧髀穯?wèn)題凝固時間比較短呈現出淺色。在預熱溫度為200℃時，拖曳臂零件的倒角部位大多也都出現了很大的溫度差，而預熱溫度為220℃時幾乎沒有出現凝固時間上的溫度差，凝固溫度分布很均勻，出現缺陷的概率最小。

圖9：凝固時間和局部凝固時間隨模具溫度的變化曲線

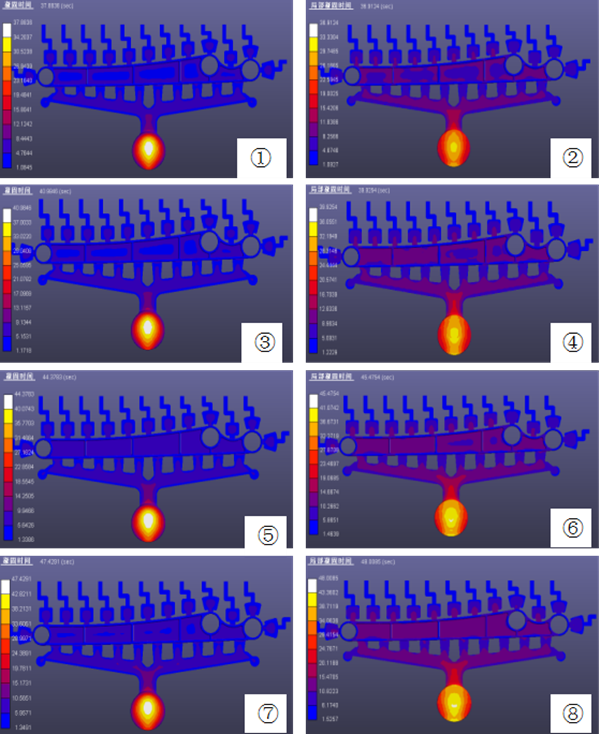

圖10：各組的凝固時間和局部凝固時間云圖

各組氧化物含量對

圖11：不同模具溫度下各組氧化物含量對比

不同模具溫度下各組氧化物含量對比見圖11?？梢钥闯鲅趸锏暮?、分布范圍大小以2、4、6組的最小，其中模具溫度為220℃時氧化物含量最少，而其他組在拖曳臂零件上產生的氧化物都非常多，同在澆注溫度出現的情況一樣，溫度太高產生的氧化物含量相比會高越多。

各組模具侵蝕程度對比

圖12：不同組模具侵蝕程度云圖對比

不同模具溫度下模具侵蝕程度云圖見圖12?？梢园l(fā)現60、100 ℃和240、260 ℃時出現了不同程度的模具侵蝕，被侵蝕的位置主要出現在內澆口附近和排氣溢流槽口附近，這些位置因?yàn)槟＞呓孛娣e出現了較大的變化，受到金屬液的沖擊力比較大，同時因?yàn)槿垠w的高溫，散熱不均勻?qū)е庐a(chǎn)生較大的溫度梯度。因此綜合來看，當模具溫度為220℃鑄件可能出現的缺陷最少，同時又能最大程度減輕模具的侵蝕。

四、模擬方案的試驗驗

以澆注溫度為680 ℃，壓射速度為30 cm/s，模具預熱溫度為220 ℃進行拖曳臂零件的試生產。成形的零件見圖13，生產的零件充型完整且表面質量良好，僅僅在內澆口熔體交匯的位置出現了一些流痕，這可以通過零件表面處理進行消除，對零件整體質量幾乎沒有影響。

圖13：拖曳臂零件圖

對零件進行CT掃描，查看其缺陷分布情況，見圖14?？梢园l(fā)現很多微小的缺陷主要存在于兩端的襯套圈和中間主體板的連接處，從圖14①、②、③分截面查看缺陷的存在情況，幾乎沒有氣孔、縮孔的存在，這是因?yàn)槎鄠€(gè)溢流槽可以排出大部分的氣體，說明成形的零件在最大應力處組織致密性較好，相對來說強度也更好。圖14④顯示，缺陷集中的地方基本上都避過了拖曳臂CAE分析中最大應力出現的部位，可以發現很多微小的缺陷主要存在于兩端的襯套圈和中間主體板的連接處，這是因?yàn)檫@些地方極易產生金屬熔體的交聚，從而出現較少的卷氣和滯留的一些雜質、氧化物，但是因其體積所占整個零件體積的百分比很小，可以忽略。

圖14：拖曳臂工業CT掃描圖

五、結論

（1）通過控制變量法，對壓鑄模擬工藝參數如澆注溫度、壓射速度、模具溫度進行了優化確定，澆注溫度為680 ℃，壓射速度為30 cm/s，模具預熱溫度為220℃，生產出拖曳臂符合要求。

（2）對成形的拖曳臂壓鑄件進行切割和工業CT掃描，查看其出現的缺陷和模擬結果進行對比，發現通過數值模擬預測的缺陷部分同實際生產所產生的缺陷很多部分是一致的。

作者：
楊湘杰 李子昕 京玉海 蔣興旺
南昌大學機電工程學院
