原標題：中信戴卡：工藝參數對壓鑄Al-Si-Mg合金組織和性能影響

汽車輕量化是降低能源消耗、減少污染物排放最有效的措施之一。鋁合金由于具有比強度高和性價比高等特點，作為汽車輕量化的首選材料，被用于車身、發動機、車輪等結構件和零部件，其用量強度提升。高壓壓鑄具有產品尺寸精度高、生產效率高和可觀的經濟效益等特點，適用于各種鋁合金復雜鑄件的生產。研究者們基于冷室壓鑄工藝，提出了壓室預結晶(Externally Solidified Crystals, ESCs)理論，認為熔體在壓室中停留，特別是處于慢速壓射階段時，由于接觸較冷的壓室壁及沖頭，熔體的過熱度散失較快，已達到初生相的形核及生長條件。研究認為，壓鑄件靠近芯部形成的粗大枝晶組織很大一部分來源于壓室中的ESCs,并隨著熔體填充型腔，流體作用力最終分布在鑄件心部區域。同時研究了鎂鋁合金及鋁合金壓鑄不同壓室尺寸、壓室停留時間以及添加細化劑等對鑄件中ESCs含量及分布形態的影響，發現壓室傳熱系數越大、壓室停留時間越長，鑄件中ESCs含量越高，添加細化劑，鑄件中圓整ESCs增多。研究Mg-Al合金壓鑄過程發現，澆注溫度越低，壓鑄件中ESCs含量越高；速度越高，壓鑄件中ESCs越圓整細小。還有研究者研究了澆注溫度對鋁合金顯微組織、鑄造性能和力學性能的影響，發現較低的澆注溫度下金屬液流動性差，壓射過程中產生渦流、裹氣的可能性減小，壓鑄件內在品質提高，但是壓鑄件的組織粗化。在冷室高壓鑄造的實際生產過程中，由于工藝參數之間的相互約束關系，ESCs不可避免，只能通過優化工藝參數來減少ESCs的體積分?jǐn)?shù)并控制其形貌。綜上，目前對ESCs的研究報道較少，在高壓鑄造實際生產過程中，針對Al-Si-Mg合金，系統研究壓鑄工藝對微觀組織形貌和力學性能影響的相關內容報道較少。

在對采用高壓鑄造生產鋁合金結構鑄件進行本體性能測試時發現，當顯微組織中存在相當數量的粗大預結晶組織時，會顯著降低鑄件本體的屈服強度和硬度，無法滿足客戶標準[屈服強度≥120MPa, 硬度(HB)≥75]。為了提升鑄件本體性能，滿足客戶標準，研究了澆注溫度、壓射等待時間和化學成分對顯微組織中預結晶組織的體積分?jǐn)?shù)、尺寸和形態，以及對力學性能的影響，旨在為其應用提供參考。

圖文結果

選用鋁合金橫梁(結構鑄件)作為試樣，采用配備真空系統和鋁合金定量澆注爐的IDRA-1600壓鑄機進行試驗，通過改變澆注溫度、壓射等待時間和鋁液化學成分等工藝參數(澆注溫度為670、680℃;壓射等待時間為3、4、6和8s; 鋁液化學成分為Al-7Si-0.25Mg、Al-7.5Si-0.25Mg),獲得不同工藝條件下的試樣。在本體上切取試樣，并加工為拉伸和硬度試樣。金相試樣經過粗磨、細磨、拋光后，采用體積分?jǐn)?shù)為0.5%的HF水溶液進行腐蝕。采用ZEISSAxio Observer 7m自動倒置金相顯微鏡進行顯微組織觀察。采用ZWICK Z100拉伸試驗機進行力學性能檢測，拉伸速率為0.08%/s，試樣尺寸見圖1。采用XHB-3000Z型數顯布氏硬度計進行硬度測試，載荷為62.5kN,保持15s, 測試條件為HB 2.5/62.5。采用DSC0901型差熱分析儀，分析不同成分合金的凝固行為，冷卻速率分別為10℃/min和30℃/min。

表1 Al-Si-Mg合金的化學成分（%）

圖1 拉伸試樣尺寸

圖2 不同澆注溫度下Al-7Si-0.25Mg合金的微觀組織

表2 不同澆注溫度下ESCs面積分?jǐn)?shù)、平均直徑和鑄件本體力學性能

圖3 不同壓射等待時間條件下670℃時Al-7Si-0.25Mg的微觀組織

圖4 不同壓射等待時間下Al-7Si-0.25Mg合金中ESCs面積分?jǐn)?shù)和平均直徑

可以看出，隨著壓射等待時間延長，顯微組織中預結晶組織逐步粗大，且枝晶充分長大。圖4為不同壓射等待時間下，Al-7Si-0.25Mg合金的ESCs面積分?jǐn)?shù)和平均直徑的變化。可以看出，ESCs的面積分?jǐn)?shù)由15.8%增加到30.2%，平均直徑由122.37μm增加到158.32μm。圖5為鑄件在不同壓射等待時間下鑄件本體力學性能，可以看出鑄件的屈服強度、抗拉強度和布氏硬度隨著壓射等待時間的增加而降低，伸長率則呈上升趨勢。因此，為了提高鑄件的屈服強度和硬度，應減少壓射等待時間。但壓射等待時間在3～8s區間內，鑄件的屈服強度和硬度仍不能滿足要求。

圖5 不同壓射等待時間Al-7Si-0.25Mg鑄件本體力學性能

圖6 不同凝固速度下Al-7Si-0.25Mg和Al-7.5Si-0.25Mg合金的DSC曲線

在調整澆注溫度和壓射等待時間的基礎上，進一步分析化學成分對鑄件本體性能的影響。將合金中Si含量由7.0%調整為7.5%。首先采用DSC測試了Al-7Si-0.25Mg和Al-7.5Si-0.25Mg兩種合金在不同冷卻速度條件下的凝固行為。圖6是冷卻速度為10℃/min和30℃/min條件下，Al-7Si-0.25Mg和Al-7.5Si-0.25Mg合金的DSC曲線。可以看出，在10℃/min的凝固條件下，兩種合金的液相線溫度相差8℃左右，隨冷卻速度提升至30℃/min，兩種合金的液相線溫度相差13℃左右。

圖7 不同Si含量下合金的微觀組織

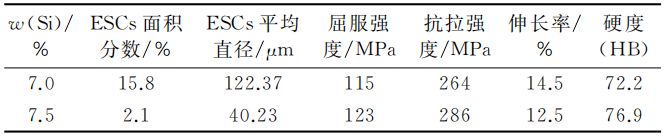

表3 不同Si含量條件下ESCs面積分?jǐn)?shù)、平均直徑和鑄件本體力學性能

結論

(1)顯微組織中存在的預結晶組織是降低Al-7Si-0.25Mg鑄件的屈服強度和硬度的主要原因。

(2)提升澆注溫度可以顯著減少Al-7Si-0.25Mg合金顯微組織中的ESCs，并促進其形貌由樹枝狀向球狀轉變，提升鑄件本體性能。

(3)增加壓射等待時間，Al-7Si-0.25Mg合金顯微組織中ESCs的面積分?jǐn)?shù)和平均尺寸呈增大趨勢，屈服強度和硬度呈下降趨勢。

(4)提升Si含量，在適當冷速條件下，可明顯降低合金液相線溫度，從而抑制預結晶組織(ESCs)的析出，顯著提升鑄件本體力學性能。

本文作者：

馬超 李志廣 徐世文 劉海峰 白幫偉
王巍 李永飛 武國春 張宏仁
中信戴卡股份有限公司
本文來源：《特種鑄造及有色合金》雜志
