原標題：經驗總結！關于壓鑄合理充填流態的分析探討

導讀

根據壓鑄會出現的不良缺陷，分析了合金液在壓鑄模具型腔里應該達到的理想充填效果。根據實際和理論進行探討，提出了壓鑄合金液在壓鑄模具型腔里十一種合理的充填流動狀態，并使用案例進行了論證。

壓鑄件中的氣孔、冷隔及縮孔等缺陷，主要與合金液在型腔中充填流動的狀態有關。只有合理的充填流態，才能較好的達到理想充填效果，才能生產出合格的壓鑄件。壓鑄工藝中，重要的是壓鑄模具的澆注系統設計，依靠澆注系統引導合金液在模具型腔里按預定的流程進行流動和充填。這里，從實際和理論分析，壓鑄合金液在型腔合理的充填流動狀態及流動充填要達到的理想效果。

1壓鑄合金液理想的充填效果

壓鑄合金液在型腔里流動充填成型的目是獲得合格的鑄件，但不是任何流動充填都能獲得合格的鑄件。由于鑄件的結構和形狀多變，合金液在型腔中各個部位及各個階段的充填流動狀態也是復雜多變的，只有合理的充填流態，才能接近達到理想的充填效果。壓鑄合金液一般有以下8種理想的充填效果：

①合金液持續有序流動、順序充型，不卷氣；②合金液快速充填、短時充填，鑄件形狀完整，無冷隔；③型腔分區按計劃，合金液同時開始或先后開始，均勻充填，同時結束，鑄件質量均勻有保障；④合金液穩定流動，各股合金液相互平穩對接，不互沖，不產生渦流；⑤合金液充填過程有效排液、順利排氣，鑄件無疏松，不憋氣；⑥合金液順序凝固、有效補縮，無縮孔。⑦合金液在內澆口霧化超高速噴射，合金液霧粒堆積充填，快速冷卻凝固，不形成大氣孔、大縮孔。⑧合金液在內澆口和型腔超低速流動充填，不包卷氣體。

2壓鑄合金液合理的充填流動狀態

壓鑄各種充填流動狀態，與鑄件結構，澆注、溢流、排氣系統，模具溫度，模具結構，壓鑄工藝，大氣環境等多方面綜合因素有關，是及其不確定和可變的，致使壓鑄件的質量常常是波動不穩定的，所以，需要相關因素都處于受控狀態。

這里是從壓鑄實際和理論探討分析，要達到理想的充填效果，壓鑄合金液在壓鑄模具型腔里要具有的合理充填流動狀態。

2.1 先充填難以充填和難以成型的部位（即先難后易充填）

深腔部位，盲孔部位（見圖1），薄壁部位，遠離內澆口的部位，流動阻礙多、阻力大影響流動速度和流量的部位，需要曲折流動才能到達的部位，需要繞行流動才能到達的部位，（順著充填）肋、散熱片、螺紋等，都是難以充填的部位（見圖2），都需要合金液快速直接或間接噴射充填?？梢允褂靡粋€(gè)或多個內澆口的多股合金液，集中充填或分別充填不同的區域。達到精確區域劃分、各自分配合金液集中充填、全面解決的目的。

圖1合金液集中射向深腔

圖2 合金液射向鑄件復雜的部位

2.2 從深腔向分型面充填（即從深腔向外充填）

（1）內澆口設置在深腔部位，讓合金液從深腔向分型面充填，減小流程、沖擊、曲折和迂回，便于排氣（見圖3和圖4）。

圖3 合金液從深腔向分型面充填

圖4 合金液從深腔向分型面充填

（2）有需要從分型面一處把合金液直接射向深腔，再讓合金液從深腔流向其它幾處分型面（見圖5，圖6）。

圖5合金液直接射向深腔再從深腔流向分型面

圖6合金液直接射向深腔再從深腔流向分型面

2.3 從內向外、從中間向外圍充填（即從里向外充填）

（1）內澆口設置在型腔的中間部位，讓合金液從型腔中間向周圍分型面充填，便于排氣，并減小合金液的流程（見圖7~圖9）。

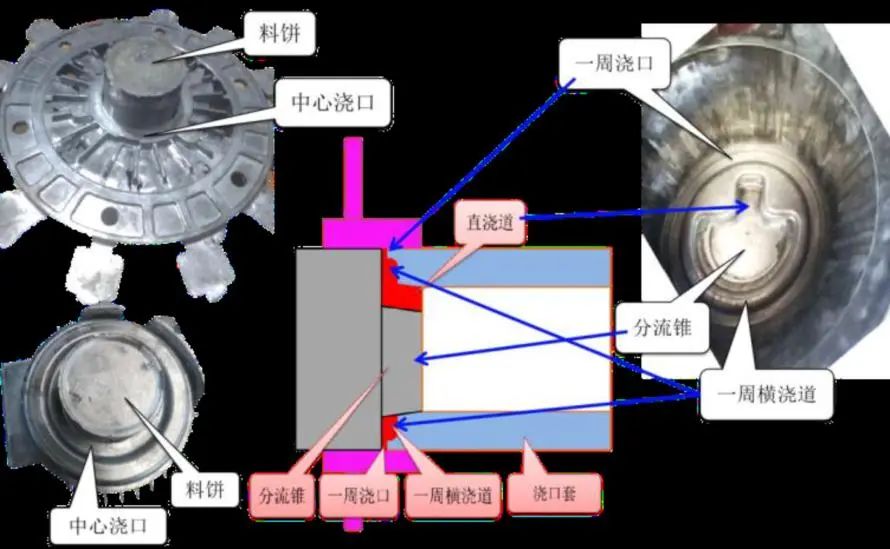

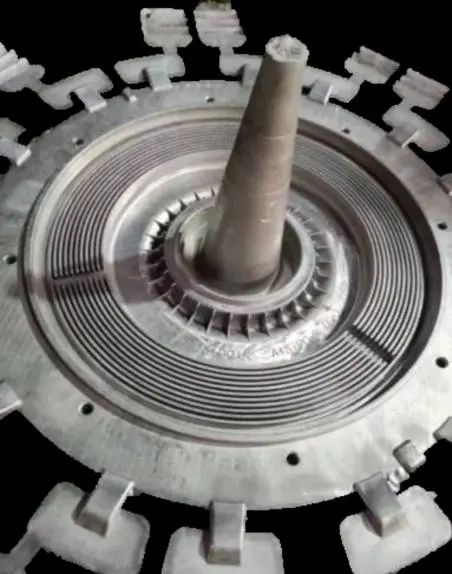

圖7 中心澆口從中間向外圍充填

圖8  中間澆道從中間向外圍充填

圖9 中間壓射室從中間向外圍充填

（2）有需要把內澆口的合金液直接射向型腔中間，再讓合金液從型腔中間分散流向外圍分型面，這有利于先充填好鑄件中間復雜的部分，再充填外圍簡單的部分（見圖10~圖12）。

圖10  合金液直接射向型腔中間，再流向外圍

圖11 合金液直接射向型腔中間，再流向外圍

圖12 合金液直接射向型腔中間，再流向外圍

2.4  從厚壁向薄壁處充填（從厚向薄充填）

（1）如果合金液先充填滿厚壁部位，在壓力作用下充填薄壁部位，合金液不易產生噴射（見圖13），也有利于順序凝固和增壓補縮；但由于初始充填薄壁的速度和動力不夠大，只適合充填較小和不是很薄的薄壁鑄件；又因大量的合金液在厚壁部位停留加熱模具，厚壁部位容易形成縮孔。

圖13 合金液先充填滿厚壁部位再充填薄壁部位

（2）如果合金液直接從內澆口穿過厚壁部位，直接噴射充填進薄壁部位，合金液有較大的沖擊力，利于充填較大和較薄的薄壁鑄件，也有利于順序凝固和增壓補縮（見圖14）；但鑄件的厚壁部位會最后才充填滿，容易包卷氣體。

圖14 合金液穿過厚壁直接噴射充填進薄壁部位

2.5 從較厚壁厚向很厚壁厚及熱節處充填（從厚向更厚充填）

從較厚壁厚向很厚壁厚及熱節處充填見圖15。由于很厚的壁厚和熱節部位，合金液的熱量比較多，容易形成縮孔，如果內澆口設置在很厚的部位，更加劇了熱節的程度，會促使形成更大的縮孔。由于內澆口比較薄，會早于厚壁處凝固，更會早于很厚壁厚處凝固，所以不能對很厚和熱節處進行徹底的補縮。在很厚壁厚及熱節附近的厚壁處設置內澆口，增壓的合金液可以通過厚壁有效的傳遞到很厚處進行補縮。

圖15  從較厚壁厚向很厚壁厚及熱節處充填

2.6 厚壁件充填有噴射充填和慢速推進充填

（1）壁件充填一般是先噴射到遠端，然后快速回流，再充填內澆口附近位置（見圖1,6）。要注意增加內澆口附近處的排氣能力。

圖16 厚壁件先噴射到遠端充填，然后再回流充填

（2）如果厚壁件充填先近后遠，慢速向前充填（見圖17）。要防止冷隔、棱角不清晰、流痕和渦流卷氣。認為，目前壓鑄內澆口充填速度劃分是，超低速小于1 m/s，低速1～6 m/s，中速6～20 m/s,高速20～70 m/s,超高速70～12 0m/s。鋁合金壓鑄，雖然30～40 m/s是不容易出現粘模，能夠壓鑄好普通鑄件的內澆口安全速度。但是，利用目前良好的模具材料、模具涂層處理和模具溫度控制，做到不出現內澆口沖擊粘模的情況下，對于有孔隙率要求的鑄件，很多都使用40～70 m/s的內澆口速度。

圖17  厚壁件慢速先近后遠充填

2.7 中等壁厚鑄件

中等壁厚鑄件，一般是全壁厚推進充填，有利于排氣和防止渦流卷氣（見圖18）。要注意讓近端的各股合金液盡早匯流，遠端的排液和排氣。

圖18 中等壁厚鑄件全壁厚充填

2.8 薄壁鑄件直接向遠端噴射充填，易于成形

注意合金液到達遠端的先后順序，防止渦流包氣，加強排出冷料和排氣。圖19產品是薄壁鑄件，使用較寬的內澆口全面充填，為了排氣，鑄件周邊較多的開設了溢流口進行排氣。注意這個澆注系統不是錐形澆道。橫澆道的寬度與產品寬度基本一樣，饋送澆道連在一起形成很寬的澆道，致使合金液在饋送澆道中流動速度嚴重下降，影響內澆口初始充填速度的提高。

圖19  薄壁鑄件直接向遠端噴射充填

2.9 合金液不要先充填分型面（見圖20、圖21）

能夠排氣的部位最后充填，利于排液排氣。合金液應該先進入易憋氣的盲區部位、凹坑部位，再充填能夠排氣的部位，最后向能夠排氣的分型面方向充填。合金液最后充填的部位，要能排出最后封堵在型腔里的氣體。

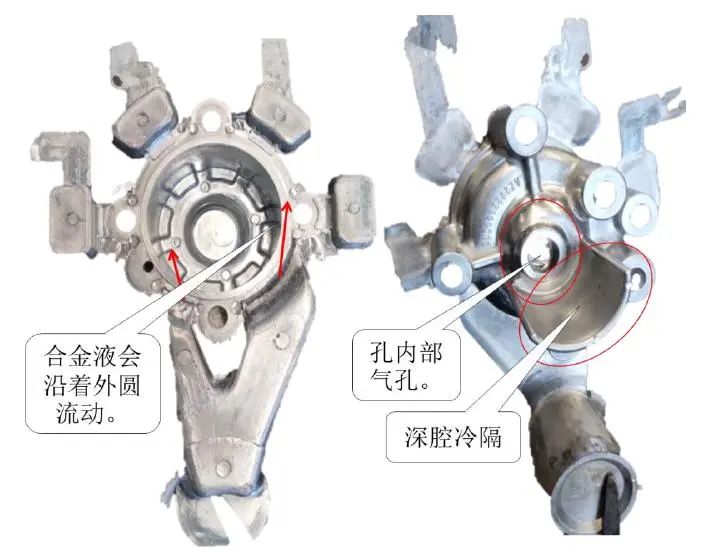

圖20  合金液先充填分型面，鑄件有氣孔和冷隔

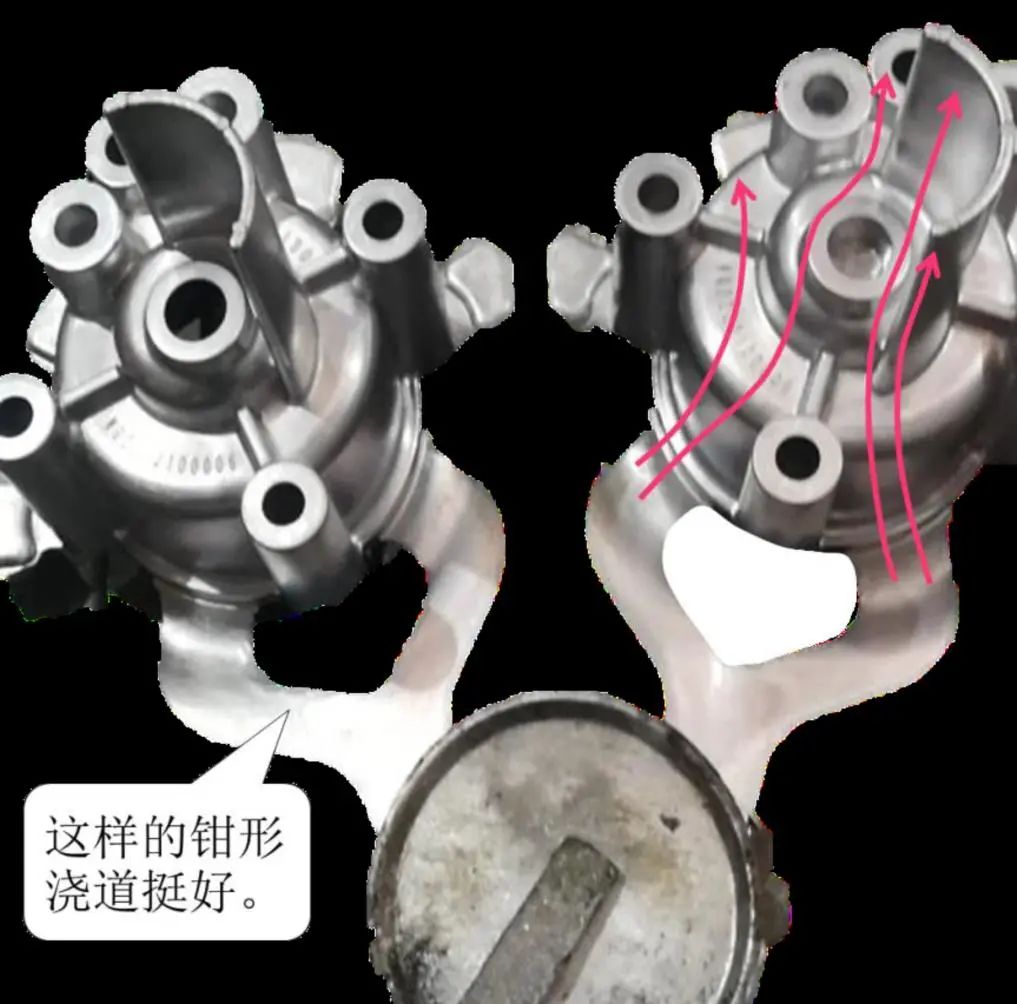

圖21  合金液先充填深腔，鑄件無氣孔和冷隔

2.10 盡早匯流，平穩匯流

（1）相鄰的內澆口的合金液，進入型腔后應盡早平行、平穩匯流到一起（見圖22）。合并向前充填，齊頭并進，避免回流、流痕出現，防止包卷氣體。盡量避免金屬流匯流時相互沖擊，盡量不要在距離內澆口很遠處匯流。

圖22  相鄰的內澆口的合金液應盡早平穩匯流到一起

（2）定向、定部位平穩匯流：如果多股內澆口的合金液，在型腔中朝向預定的方向、位置或末端匯流，不僅要盡量同時匯流，還要注意匯流后的流向和排液排氣位置、大小，消除渦流、冷隔缺陷。見圖23，各個內澆口的流向及匯流，沒有集中到產品中間的過橋上；過橋后應該在兩橋之間匯流及在在兩橋之間設置溢流槽。

圖23 定向、定部位平穩匯流

（3）相反方向流動的合金液不應在薄壁區域相遇、匯流，以免產生冷隔。如果在薄壁區域匯流，需加大溢流槽和排氣槽。

2.11 合金液從內澆口直接噴射充填鑄件氣孔和表面質量要求高的部位。

合金液從鑄件氣孔要求高的部位，向氣孔要求低的部位流動充填。讓之后充填的、新鮮純凈的合金液，充填氣孔要求高的部位。讓包卷氣體、被氧化污染的合金液，充填其它部位。

內澆口直接射向鑄件壁厚有氣孔和表面質量要求的那一側面，可以防止該側面有冷隔及精加工時出現氣孔，見圖24中j、k、e饋送澆道調節的合金液流向比較好。

圖24  內澆口直接射向鑄件壁厚有氣孔和表面質量要求的那一側面

3總結

根據合金液充填需要達到的理想充填效果，靈活使用11種比較合理的充填流動狀態，設計壓鑄模具的澆注系統，引導合金液在型腔里按計劃的路線、順序、流向和充填流態，充填型腔的各個部位，這樣就能使模具設計成功，能夠壓鑄出良好的鑄件。

作者：

劉遵建
蘇州優尼昂精密金屬制造有限公司
本文來自：《特種鑄造及有色合金》雜志，《壓鑄周刊》戰略合作伙伴
