摘要

為了高效、高質量生產某汽車發動機機油泵蓋，針對泵蓋零件特征并基于壓鑄理論和經驗設計了3種理論上可行的澆注與排溢系統方案，然后利用ProCAST軟件模擬鑄件的充型及凝固過程。充型過程模擬發現鑄件頂部易產生卷氣，因此提出在此處增設一個溢流槽的優化方案。鑄件凝固仿真發現，消除橫澆道內側溢流槽以及縮短內澆道長度，對鑄件的縮松、縮孔分布無影響，還可改善橫澆道內側鑄件部位的散熱、減少金屬液流動能量損失。方案三的澆注與排溢系統降低了卷氣，試模鑄件經X光探傷表明重要位置無縮孔，金相分析顯示鑄件各部位組織致密，晶粒度等級為4，顯微硬度大于HV85，符合產品要求。

高壓壓鑄（HPDC）是一種高效的近凈成形工藝，一般鋁合金鑄件澆注溫度約670~700 ℃，充型保壓壓強通常為400~500 MPa，充填速度0.5~120 m/s，充填時間僅需0.01~0.2 s，具有高溫、高壓和高速的特點，可以生產各型復雜、薄壁零件，鋁合金最薄處可達到0.5 mm甚至更低。正是由于壓鑄工藝的“高溫、高壓、高速”，鋁合金壓鑄模具及工藝稍有不合理、操作不規范都將顯著影響鑄件質量、生產效率和模具壽命。其中，壓鑄件質量的影響因素較多，最主要的有：一是合金的成分和熔體質量，二是模具澆注、溢流和排氣設計，三是壓鑄工藝參數，四是噴涂、開模時間等因素。合金成分決定了合金液-固相線區間大小，從而影響合金流動性和補縮能力，而熔體除氣和除渣效果則決定了合金性能的發揮；壓鑄模澆注系統不僅決定著澆注填充方向、溢流排氣條件、壓力傳遞、充填速度和充填時間，也將影響模具溫度分布和模具壽命；壓鑄工藝參數同樣重要，澆注溫度、壓射速度和壓力、模具預熱溫度、留模時間都將影響鑄件組織的致密度和內應力。在合金成分合格和操作規范的前提下，壓鑄模具的澆注、溢流和排氣系統設計與工藝參數的選擇就成為壓鑄質量的決定性因素。

泵蓋雖屬小型零件，但存在一些厚壁和曲面，一般使用鋁合金壓鑄成形。蓋類零件壓鑄生產時通常會發生表面黑斑、裂紋、氣孔、流痕與冷隔等缺陷。作為機油泵的重要零件，泵蓋關系到機油泵的密閉性和散熱性，其成形質量非常關鍵。湯文卓等人通過改變上蓋橫澆道的形狀、調整溢流槽的位置和大小，明顯改善了型腔的卷氣、鑄件氣孔和表面質量。李憲軍等人通過對ZL102合金泵蓋壓鑄模優化設計，不僅使模具結構緊湊、效率提升，還優化了模具的排氣排渣能力，穩定了產品質量。由此可見，壓鑄模具設計和工藝參數選擇對泵蓋類零件的質量影響是復雜而顯著的，本文以鋁合金機油泵蓋為對象，通過理論和經驗設計并進行Procast仿真分析，以期獲得模具和工藝的最佳設計方案。

1物理模型與數值模型建立

1.1 鑄件物理模型

機油泵蓋零件外形尺寸為149 mm×110 mm×32 mm，使用UG建模，并測得其體積為63 826.1 mm³，最大厚度10.8 mm，最小壁厚1.5 mm，平均厚度3.07 mm，如圖1所示。由圖1可見，鑄件外形不對稱，存在較復雜曲面與薄壁，局部厚度分布不均勻，有2處較厚大部位，見圖中圈選區域，從上到下壁厚分別約為10.5 mm、10.8 mm。

圖1 機油泵蓋結構及壁厚分析

機油泵蓋壓鑄材料使用ADC12鋁合金，屬Al-Si-Cu系合金，化學成分見表1。

表1 ADC12合金化學成分 wB/%

為避免金屬液對型芯造成沖擊，同時考慮避開復雜薄壁部位，減少金屬液流動距離，澆道設在外側壁厚均勻處，采用左右兩個側澆道，內澆道截面積計算如下：

式中：Ag為內澆道截面積；ρ為金屬液密度；vg為內澆道處金屬液的流速；t為金屬液填充型腔的時間；G為通過內澆道的金屬液質量（含溢流槽及排氣槽）。

按照經驗和模具設計理論設計模具，設計參數分別為：充型速度2 m/s，內澆道速度40 m/s，充填時間0.22 s，內澆道厚度2.8 mm，鑄件質量240 g，計算得到內澆道截面積（Ag）109 m㎡。

根據鑄件的形狀特征與澆注系統設計理論，設計了3種澆注方案，澆注和溢流系統設計如圖2。首先各方案在橫澆道的端部設置了凸出部位，可以把冷污金屬液、涂料殘渣與氣體儲存在凸出部位中，同時可以穩定金屬液流態；為了排出金屬液前部的氣體、冷污金屬液，穩定流態，減少渦流，在靠近內澆道的兩側圓孔處分別設置了溢流槽；同時為了便于散熱，方案二消除了橫澆道內側的溢流槽；方案三和方案二比，縮短了內澆道的長度，減少了金屬液流動過程中的能量損失，減少了金屬液浪費?？紤]到鑄件底部是兩股液流匯合的地方，存在較大卷氣傾向，方案一在此處增加一個溢流槽。

圖2 機油泵澆注及溢流系統設計方案

1.2 壓鑄數值模型

壓鑄充型可將金屬液看作不可壓縮流體，其流動過程遵守質量和動量守恒定律。充型與凝固過程的控制方程為：

式中：Φ為通用向量；xj為坐標分量；uj為速度分量；T為熱力學溫度；DΦ為廣義擴散系數；SΦ為源項。

熱傳導采用傅里葉定律（Fourier）導熱微分方程來描述：

計算對流傳熱用Newton冷卻定律描述：

輻射傳熱遵循Stefen-Boltzman定律：

式中：cρ為定壓比熱容；λ為熱導率；Q為熱源項；α為對流換熱系數；Tf為流體特征溫度；Tw為固體邊界溫度；Ts為表面絕對溫度；ε為輻射黑度；σ 0為Stefen-Boltzman常數。

1.3 壓鑄初始條件及邊界條件

采用ProCAST的Visual-Mesh模塊劃分四面體網格，為了縮短計算時間，同時保證模擬精度，按照不同的網格密度分別對鑄件與澆注、排溢系統劃分網格，把料餅、澆道及鑄件的網格尺寸劃分為1 mm，壓室網格2 mm，壓鑄模其他厚大部分網格為4 mm，整個鑄件及模具的體網格數量為430萬個。機油泵蓋模擬計算初始條件及邊界條件見表2。

表2 壓鑄初始條件及邊界條件

2模擬結果與討論

2.1 充型過程分析

從壓鑄充型過程可以看出，3種方案壓鑄時金屬液皆從兩側順序流入型腔，見圖3所示。對于方案一，當充型50%時，內澆道附近流速較快，金屬液從兩側沖擊型芯，左側由于此時形狀較為平整，金屬液流動較平緩，右側金屬液從內澆道流入不遠就受到凸起復雜部位的阻礙，局部形成紊流，容易造成裹氣，凸起部位流速變慢。當充型70%時，兩股金屬液分別在上下兩側匯流，尤其是上側頂部由于與金屬液流動方向一致，金屬液在此處被阻擋，模具受沖擊比較大，但由于頂部設置了3個溢流槽，可以排出金屬液，從而減小頂部受到的沖擊，并排出夾雜物、氣體；此時左右凸起部位均未充滿，空腔處形成卷氣。當充型90%時，可以看出，鑄件右下角是最后充型區域，方案一在此處設置了溢流槽，此時鑄件其余區域基本已充滿，充型效果較好。

圖3 不同方案的壓鑄充型過程流場速度

從圖3a可以看出，在圓形型芯的左右兩側以及內澆道附近，金屬液的流動較快。為了加快鑄件冷卻，方案二去除了澆道內側的溢流槽，充型過程與方案一基本一致。方案三縮短了支橫澆道的長度，并在鑄件頂部增加了一個溢流槽，與方案二對比，充型過程也相差不大，但對比充型70%與90%時的金屬液流速，方案三流速較快區域比方案二大，說明縮短支橫澆道長度確實起到了減少金屬液流動能量損失的作用。對比3種澆注方案，總的來說方案三的設計較合理。

2.2 凝固過程分析

方案一、二、三的鑄件完全凝固時間分別是9.96 s、9.61 s、9.56 s，方案三凝固最快，如圖4，3種方案凝固5 s時情況基本一致，鑄件的薄壁及遠離內澆道位置先凝固，厚壁和靠近內澆道位置后凝固，溢流槽比鑄件晚凝固，橫澆道及余料最后凝固，澆注系統對鑄件起到了補縮作用，如圖4。鑄件凝固過程中，局部區域由于補縮通道提前凝固，壓力無法傳遞至鑄件熱節處，導致鑄件熱節處最終產生凝固收縮缺陷。若鑄件熱節處加強冷卻（如采用點冷），則會避免或減小縮松缺陷。由圖4可以看出，方案一、二的熱節分布差別不大，方案二減少了一個溢流槽，減少了金屬液浪費；方案三和方案二相比，內澆道長度較短，減少了金屬液浪費，并且降低了金屬液流動的溫度、速度損失。

圖4 不同方案凝固5s

2.3 縮松縮孔分析

方案一、二澆注方案的縮松、縮孔分布基本一致，見圖5所示?？梢钥闯觯毕葜饕植荚谝缌鞑叟c鑄件較厚部位，對比圖5a與5b，兩內澆道之間的溢流槽存在或取消，此處均無縮孔、縮松出現，可考慮此處不設置溢流槽。去除方案一中兩內澆道之間的溢流槽有兩個作用，一是可縮短內澆道，降低熔體壓力和溫度損失，二是可減少高溫澆道附近的金屬填充量，與澆注系統遠端的金屬實現基本順序凝固，從而提高鑄件整體冷卻效率。方案三相比方案一、二，圈里面的缺陷更小，說明方案三頂部增加的渣包起到了一定的減少鑄件內部缺陷的作用。

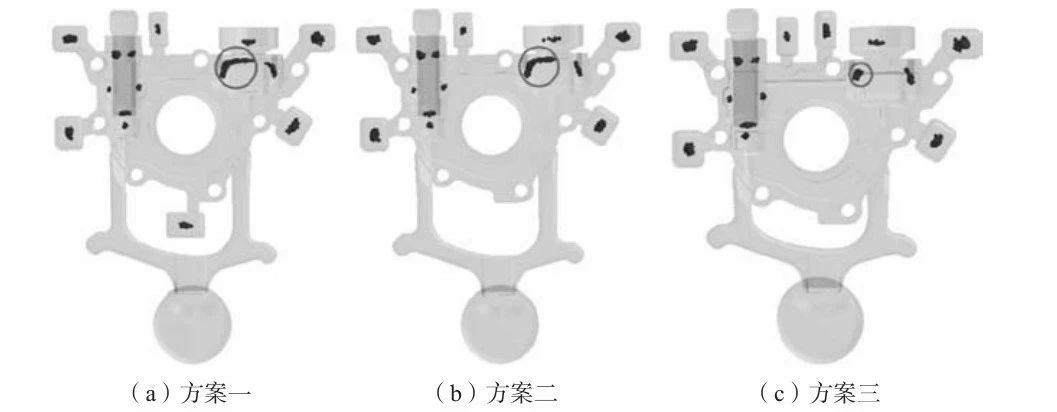

圖5 不同壓鑄模方案縮松、縮孔預測結果

3產品質量分析

通過對機油泵3種模具設計方案的充型、凝固、縮松和縮孔模擬結果的分析，發現方案三最合理，按照方案三開模，模具整體結構見圖6a所示。壓鑄量產鑄件（含澆注和溢流系統）如圖6b所示。由圖6b可以看出，鑄件表面光潔，無流痕、裂紋、澆不足等缺陷。由此可見，采用方案三設計的澆注和溢流系統以及配套工藝參數對鑄件表面質量來說是有保障的。該設計方案已在重慶德運模具制造有限公司量產。

圖6 壓鑄模及壓鑄樣品

為確保泵蓋鑄件不滲漏，對鑄件內部進行X光探傷，如圖7所示。與縮松、縮孔仿真結果（圖5中的方案3）進行比較，可以看出，整個鑄件（含溢流槽）縮孔、縮松位置與仿真預測結果基本是一致的。鑄件區域探測到2處內部微孔缺陷，見圖中A、B部位。根據圖1c的鑄件壁厚分析，A、B兩處正好是鑄件最大壁厚位置之一，此區域盡管設置了容積較大的溢流槽，但未完全將縮孔轉移到該集渣包中，但是A、B兩處微小的縮孔處于鑄件外側且靠近渣包，說明渣包對鑄件起到了一定的順序凝固作用。需要指出的是，這兩個微孔出現的地方是鑄件裝配面，且位于鑄件外側，對機油泵蓋密封性沒有影響。D、E兩處縮松都位于渣包之中，說明這兩處渣包起到了轉移鑄件縮松到渣包的作用。

根據充型仿真分析，圖7中鑄件C處是金屬液最后充填部位，也是兩股液流匯聚的區域，不僅容易形成卷氣，還可能產生冷隔，但X-Ray檢測未發現孔洞和裂紋缺陷，說明鑄件C位置不設溢流槽的模具設計及相應工藝參數的選擇是合理的。

圖7 X光整體探傷結果

為了分析機油泵蓋的顯微組織，從機油泵蓋鑄件厚大部位A處及最后充型區域C處取樣，在金相顯微鏡下觀察，如圖8a、b所示。壁厚最大的A處晶粒較粗大且組織不均勻，存在小而分散的縮松缺陷，組織主要由塊狀的α-Al相及針狀的共晶Si相。由于α相與Si相間分布有因凝固收縮形成的微觀縮松，且針狀的共晶Si強度與塑性都很低，A處組織的力學性能較差。考慮到此處是鑄件厚壁區，組織內部微小的縮松缺陷不會影響機油泵蓋的密封性，縮松是可以接受的。

圖8 機油泵蓋的金相、SEM及晶粒形貌

比較而言，鑄件壁厚較小的C處晶粒細小、組織分布均勻，無明顯缺陷，這與方案3的凝固結果相互印證。鑄件C處壁薄、且是由充型末端的金屬填充，凝固速度最快，所以C處的晶粒最細小、分布也均勻。圖8c是鑄件C處樣本的同倍掃描電鏡（SEM）組織，將框選區進一步放大，可以更清晰地看到組織內部也有兩處孔，但整體來說晶粒較細小，該處存在α-Al基體與片狀A(yù)l2Si共晶體。圖8d是鑄件C處組織的背散射衍射（EBSD）的結果，顯示的是C區域的晶粒形貌，可以看出，該處晶粒細小且晶粒大小均勻，經與國標GB/T6394—2017比較，可確定晶粒度為4級。

從鑄件C處取樣進行拉伸試驗，用掃描電鏡觀察拉伸試樣斷口，形貌如圖9所示。可以看出，斷口表面較粗糙，斷面存在大量解理平面及撕裂棱，解理面較小，還有少量韌窩，具有解理斷裂與韌性斷裂的混合斷裂特征，屬于準解理斷裂，符合ADC12鋁合金韌性較低的特性

圖9 鑄件斷口形貌

在鑄件的厚壁處A與薄壁處C各取5點樣做顯微硬度測試，結果見圖10。厚壁A處的平均顯微硬度為HV94.2，薄壁C處平均顯微硬度為HV101.6，ADC12鋁合金泵蓋硬度要求不低于HV85，故機油泵蓋壓鑄件硬度滿足產品要求。

圖10 A、C區域不同位置處的顯微硬度

4結論

（1）壓鑄充型凝固過程仿真發現，澆注及溢流系統設計方案三相較于方案一和二，通過消除內澆道內側的渣包，縮短內澆道長度，減少了金屬液流動能量損失，鑄件實現了順序凝固，最為合理。

（2）采用方案三壓鑄，鑄件表面質量良好，內部探傷未發現重要區域存在孔洞和裂紋，裝配位置兩處微小縮孔缺陷對機油泵蓋的密閉性無影響。組織分析發現，鑄件薄壁區域組織致密、晶粒細小且分布均
勻，晶粒度可達4級。

（3）鑄件薄壁位置斷口屬于準解理斷裂，厚壁和薄壁平均硬度分別可達HV94.2和HV101.6，硬度滿足泵蓋硬度要求。采用澆注與溢流系統設計方案三可生產出合格壓鑄件，表明基于理論和經驗設計的壓鑄模具經仿真分析驗證可極大提高設計效率。

作者：

宋鵬 龔海軍 舒吉平 高正源
重慶交通大學機電與車輛工程學院

彭軍
重慶德運模具制造有限公司
